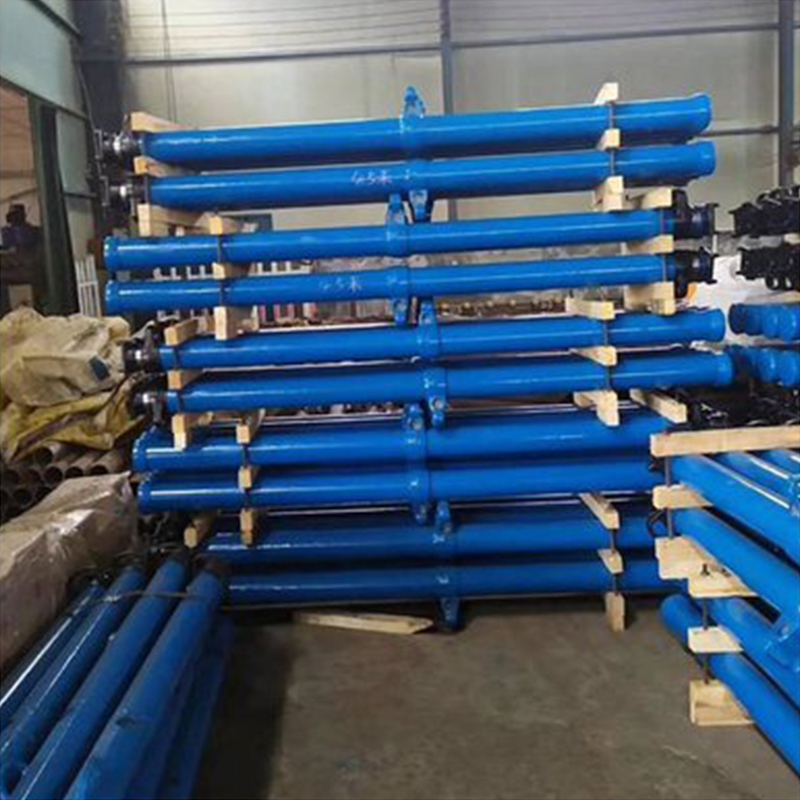

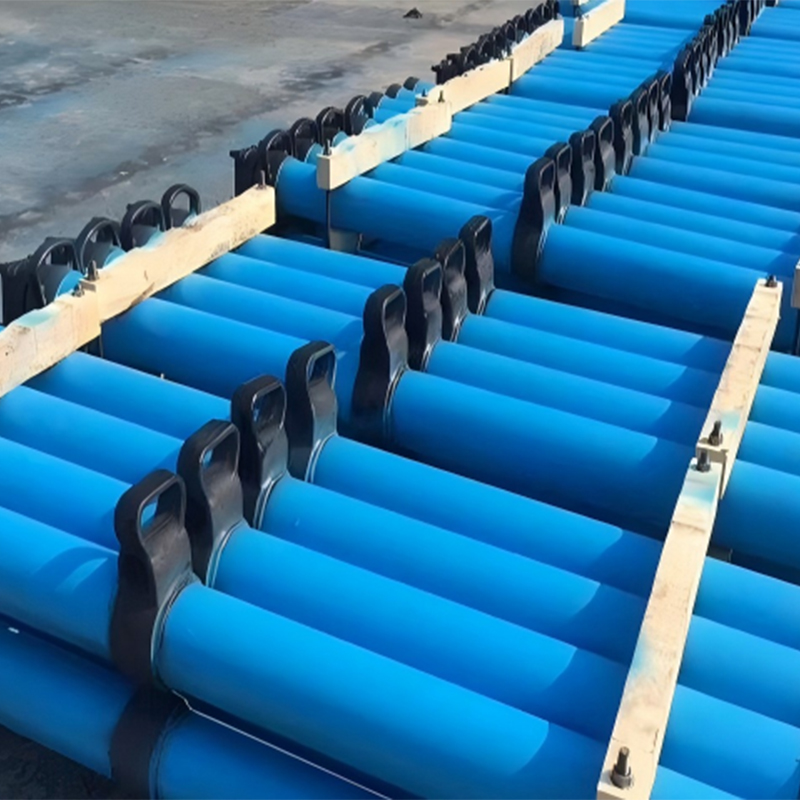

Распорная стойка индивидуальной гидравлической крепи с плавающим штоком
Описание продукта – Изготовлена из легированной или высокопрочной легированной стали, обладает высокой несущей способностью и хорошей устойчивостью. – Конструкция с плавающим штоком снижает износ корпуса стойки и обеспечивает увеличенный срок службы. Основное назначение &...
Описание
маркер
Описание продукта
– Изготовлена из легированной или высокопрочной легированной стали, обладает высокой несущей способностью и хорошей устойчивостью.
– Конструкция с плавающим штоком снижает износ корпуса стойки и обеспечивает увеличенный срок службы.
Основное назначение
– Поддержание кровли в очистном забое: В процессе выемки угля поддерживает кровлю, предотвращая её обрушение и обеспечивая безопасное пространство для персонала.
– Временная крепь: Применяется в качестве временной поддерживающей конструкции при ремонте горных выработок, в проходческих забоях и других аналогичных условиях.
– Аварийно-спасательные работы: В случае обрушения кровли в шахте позволяет быстро установить временную крепь, обеспечивая дополнительное время для проведения спасательных работ.
Технические преимущества
– Простота эксплуатации: Быстрый подъём, создание рабочего сопротивления и опускание стойки осуществляются вручную или за счёт подачи эмульсии от насосной станции.
– Высокая несущая способность: Рабочее сопротивление одной стойки может достигать 200–400 кН, что позволяет эффективно поддерживать тяжёлую кровлю.
– Широкая адаптивность: Возможность выбора типоразмера стойки с различной длиной хода в зависимости от высоты горной выработки.
– Безопасность и надёжность: Оснащена предохранительным клапаном, обеспечивающим автоматическое сброс давления при перегрузке и предотвращающим повреждение стойки.
Принцип работы индивидуальной гидравлической стойки
Индивидуальная гидравлическая стойка является шахтным крепёжным оборудованием, в котором подъём, создание рабочего сопротивления и опускание стойки осуществляются за счёт давления жидкости. Основой является сочетание гидравлического привода и механической самоблокировки.
1. Этап подъёма (начальное распирание)
– С помощью инжекционного пистолета высоконапорная эмульсия (или гидравлическое масло) подаётся через трёхфункциональный клапан во внутреннюю полость стойки.
– Жидкость под высоким давлением выдвигает шток поршня вверх, обеспечивая плотный контакт головки стойки с кровлей и основания стойки с почвой.
– После достижения заданного давления подача жидкости прекращается, создаётся начальное распирающее усилие, обеспечивающее первичную поддержку кровли.
2. Этап нагружения (рабочее сопротивление)
– При опускании кровли шток поршня подвергается сжимающему воздействию сверху, жидкость во внутренней полости сжимается.
– Когда давление превышает давление открытия предохранительного клапана, последний автоматически сбрасывает часть жидкости, позволяя штоку поршня плавно втягиваться и стабилизируя рабочее сопротивление в заданных пределах.
– Данный процесс обеспечивает режим податливой поддержки, гарантируя эффективную поддержку кровли и предотвращая повреждение стойки из-за перегрузки.
– Обратный клапан поддерживает давление во внутренней полости, позволяя стойке сохранять несущую способность даже при отсутствии подачи жидкости.
3. Этап разгрузки и опускания (извлечение)
– Поворотом рукоятки разгрузки открывается разгрузочный клапан, и жидкость из внутренней полости сливается через обратный канал.
– Под действием собственного веса и давления кровли шток поршня автоматически втягивается, стойка отделяется от кровли и готова к извлечению.
Назначение основных узлов
– Трёхфункциональный клапан: объединяет обратный клапан, предохранительный клапан и разгрузочный клапан; является основным клапанным узлом, управляющим подъёмом, удержанием и опусканием стойки.
– Шток поршня и цилиндр: образуют гидравлическую рабочую полость, передают давление жидкости, обеспечивая выдвижение, втягивание и несущую способность.
– Основание и верхняя крышка: контактируют соответственно с почвой и кровлей, распределяют давление и обеспечивают устойчивость крепи.
Основные характеристики
– Гидравлический привод: давление жидкости служит источником энергии, обеспечивая быстрое выдвижение/втягивание и высокую несущую способность.
– Автоматическая податливость: предохранительный клапан регулирует рабочее сопротивление, адаптируясь к опусканию кровли и исключая жёсткое противодействие.
– Обратная самоблокировка: обратный клапан сохраняет давление в полости, позволяя стойке удерживать поддерживающее состояние даже при отсутствии подачи жидкости; это безопасно и надёжно.
